一、工作原理
   本磁力泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见示意图。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液体经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。可配置泵用保护器，在泵空转或过载时保护器自动断开电源，以保护泵内部件或电机不至于因泵断流空转或电机超负载耐损坏产现象产生。
    适用温度：-30℃～200℃




二、用途
   该泵结构紧凑，外形美观，体积小，噪音小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。


三、型号与意义



四、性能参数表

型号	口径(mm)		流量		扬程(m)	电机功率	自吸 高度 4米
	进口	出口	L/m	m3/h
ZCQ20-12-110	20	12	50	3	12	0.37
ZCQ25-20-115	25	20	110	6.6	15	1.1
ZCQ32-25-115	32	25	110	6.6	15	1.1
ZCQ32-25-145	32	25	110	6.6	25	1.1
ZCQ40-32-132	40	32	180	10.8	20	2.2
ZCQ40-32-160	40	32	200	12	32	4
ZCQ50-40-145	50	40	240	14.4	25	4
ZCQ50-40-160	50	40	220	13.2	32	4
ZCQ50-40-200	50	40	130	7.8	50	5.5
ZCQ65-50-145	65	50	280	16.8	25	5.5
ZCQ65-50-160	65	50	450	27	32	7.5
ZCQ80-65-160	80	50	830	50	32	15

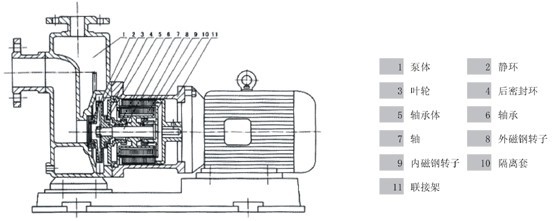

五、产品结构示图

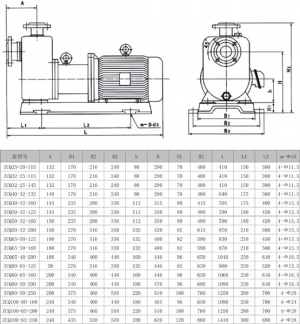

六、安装尺寸图
