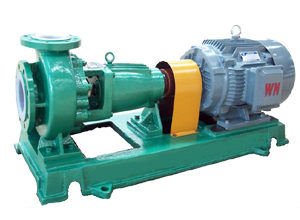

IHF型氟塑料离心泵
IHF型氟塑料离心泵
IHF单级单吸式氟塑料合金化工离心泵（简称IHF离心泵）是按标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯（F46），泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性好。泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。适用温度：-30℃~150℃，当使用温度超过120℃时，泵叶轮需采用耐高温材料。适宜连续输送任意浓度的强酸、强碱、有机溶剂、强氧化剂等高危液态化学介质，当输送固体颗粒含量5%左右的液态腐蚀性介质时，需配套耐腐耐磨机械密封。若对泵扬程要求不高的工况，建议选用1450转/分低转速电机，磁力泵可大大延长泵的使用寿命。

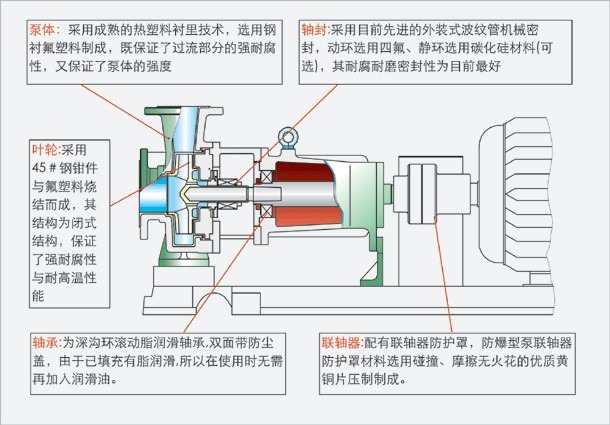

一、结构与材料
二、型号意义说明
例：IHF50-32-125 IH：标准化工离心泵代号 F：泵的主要材料为氟塑料
50：代表泵的进口口径 32：代表泵的出口口径 125：表示泵的叶轮直径为125mm
三、性能曲线图
一、结构与材料
二、型号意义说明
例：IHF50-32-125 IH：标准化工离心泵代号 F：泵的主要材料为氟塑料
50：代表泵的进口口径 32：代表泵的出口口径 125：表示泵的叶轮直径为125mm
三、性能曲线图
四、安装示意图
A、高位槽正压状态
特点说明：泵安装在储槽的底部，储槽内介质处于正压状态，泵进口处阀门打开时，储槽的液体能自流到泵腔中，这是IHF型离心泵理想的安装方式。
B、低位槽不装底阀装虹吸桶状态
特点说明：泵安装在储槽的上部，在进口管道靠近泵进口处安装一个帮助泵自吸的虹吸桶，启动泵之前需将虹吸桶中灌满液体。虹吸桶的制作可根据介质性的的不同选用相适应的材料和制造工艺，虹吸桶的制作要求就是密封性要好，绝不能漏水漏气，虹吸桶大小的计算方法如下：V=(3～5)×3.14×R2×L， R：进口管半径 ，L：进口管总长，V：虹吸桶容积，根据计算出的容积和现有材料的尺寸，再确定虹吸桶的直径和高度。（此类安装方式建议使用FZB型自吸式离心泵）
特点说明：泵安装在储槽的上部，进口管道底部需要安装底阀，每次启动泵之前，都须检查泵腔内是否有满的液体，如没有，则须将泵腔内灌满液体，切不可开空车。（此类安装方式建议使用FZB型自吸式离心泵）
五、性能与参数:
:
| 型 号 | 转速 n=2900 r/min | 转速 n=1450 r/min | ||||||||
|
流 量 (m3/h) |
扬 程 m |
电机功率 Kw |
汽蚀余量(m) | 效 率(%) | 流 量m3/h |
扬 程 m |
电机功率 Kw |
汽蚀余量(m) | 效 率(%) | |
| IHF25-20-250 | 3.2 | 80 | 11 | 3.0 | 47 |
|
|
|
|
|
| IHF40-25-125 | 6.3 | 20 | 1.5 | 3.0 | 51 |
|
|
|
|
|
| IHF40-25-160 | 6.3 | 32 | 2.2 | 3.0 | 46 |
|
|
|
|
|
| IHF40-25-200 | 6.3 | 50 | 4 | 3.0 | 39 |
|
|
|
|
|
| IHF40-32-250 | 6.3 | 80 | 11 | 3.0 | 41 | 3 | 20 | 1.5 | 5.0 | 30 |
| IHF50-32-125 | 12.5 | 20 | 2.2 | 3.0 | 51 | 6.3 | 5 | 0.55 | 3.0 | 45 |
| IHF50-32-160 | 12.5 | 32 | 4 | 3.0 | 46 | 6.3 | 8 | 0.55 | 3.0 | 40 |
| IHF50-32-200 | 12.5 | 50 | 7.5 | 3.0 | 39 | 6.3 | 12.5 | 1.1 | 3.0 | 33 |
| IHF50-32-250 | 12.5 | 80 | 11 | 3.0 | 42 | 6.3 | 20 | 1.5 | 5.0 | 30 |
| IHF65-50-125 | 25 | 20 | 3 | 3.5 | 62 | 12.5 | 5 | 0.55 | 3.5 | 55 |
| IHF65-50-160 | 25 | 32 | 5.5 | 3.5 | 57 | 12.5 | 8 | 1.1 | 3.5 | 51 |
| IHF65-50-160高温 | 25 | 32 | 5.5 | 3.5 | 57 | 12.5 | 8 | 1.1 | 3.5 | 51 |
| IHF65-40-200 | 25 | 50 | 11 | 3.5 | 52 | 12.5 | 12.5 | 1.5 | 3.5 | 46 |
| IHF65-40-250 | 25 | 80 | 18.5 | 3.5 | 50 | 12.5 | 20 | 3 | 3.5 | 43 |
| IHF80-65-125 | 50 | 20 | 5.5 | 4.0 | 69 | 25 | 5 | 1.1 | 4.0 | 64 |
| IHF80-65-160 | 50 | 32 | 11 | 4.0 | 67 | 25 | 8 | 1.5 | 4.0 | 62 |
| IHF80-50-200 | 50 | 50 | 15 | 4.0 | 63 | 25 | 12.5 | 2.2 | 4.0 | 57 |
| IHF80-50-250 | 50 | 80 | 30 | 4.0 | 66 | 25 | 20 | 5.5 | 4.0 | 51 |
| IHF100-80-125 | 100 | 20 | 11 | 4.5 | 77 | 50 | 5 | 1.5 | 4.5 | 74 |
| IHF100-80-160 | 100 | 32 | 15 | 4.5 | 73 | 50 | 8 | 2.2 | 4.5 | 69 |
| IHF100-65-200 | 100 | 50 | 30 | 4.5 | 73 | 50 | 12.5 | 5.5 | 4.5 | 68 |
| IHF100-65-250 | 100 | 80 | 45 | 4.5 | 68 | 50 | 20 | 7.5 | 4.5 | 65 |
| IHF125-80-160 | 160 | 32 | 30 | 5.0 | 70 | 80 | 8 | 5.5 | 5.0 | 74 |
| IHF125-100-200 | 120 | 55 | 55 | 6.0 | 63 | 60 | 13.8 | 11 | 6.0 | 63 |
| 200 | 50 | 55 | 6.0 | 65 | 100 | 12.5 | 11 | 6.0 | 65 | |
| 220 | 45 | 55 | 6.0 | 62 | 110 | 11.3 | 11 | 6.0 | 62 | |
| IHF125-100-280 | 200 | 100 | 90 | 5.0 | 73 | 100 | 25 | 15 | 5.0 | 73 |
| IHF150-125-315 |
|
|
|
|
|
120 | 35 | 45 | 7.0 | 54 |
|
|
|
|
|
|
200 | 32 | 45 | 7.0 | 63<, /TD> | |
|
|
|
|
|
|
240 | 30 | 45 | 7.0 | 62 | |
| IHF150-125-400 |
|
|
|
|
|
120 | 55 | 75 | 7.0 | 50 |
|
|
|
|
|
|
200 | 50 | 75 | 7.0 | 62 | |
|
|
|
|
|
|
240 | 47 | 75 | 7.0 | 62 | |
| IHF200-150-250 |
|
|
|
|
|
240 | 22 | 55 | 7.5 | 50 |
|
|
|
|
|
|
400 | 20 | 55 | 7.5 | 63 | |
|
|
|
|
|
|
480 | 17 | 55 | 7.5 | 62 | |
| IHF200-150-315 |
|
|
|
|
|
240 | 36 | 75 | 7.5 | 55 |
|
|
|
|
|
|
400 | 32 | 75 | 7.5 | 64 | |
|
|
|
|
|
|
480 | 29 | 75 | 7.5 | 63 | |
| IHF200-150-400 |
|
|
|
|
||||||
