氟塑料泵的串联

发布时间:2016-01-26作者:管理员来源:11安徽皖耐化工泵业有限公司点击:680

串联工作就是将第一台氟塑料泵的压水管作为第二台氟塑料泵的吸水管,液体介质由第一台氟塑料泵压入第二台氟塑料泵,液体介质以同一流量,一次流过每台氟塑料泵,在串联工作中,水流获得的能量,为各台氟塑料泵所供给能量之和。氟塑料泵串联的工作的特点是,串联之后的总流量与每台氟塑料泵的流量相等,总扬程等于每台氟塑料泵的扬程总和。当各台离心泵性能相同时,为每台氟塑料泵的扬程的n倍。

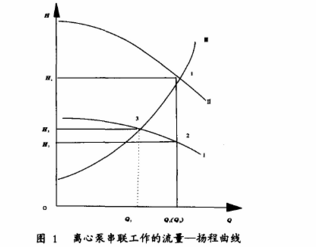

曲线1是每台氟塑料泵单独工作时的特征曲线(两台泵的特性曲线重合),3是管路特性曲线,根据氟塑料泵的工作特性,将两台泵同一流量(横坐标)下的扬程(纵坐标)相加得到的各点的连线就是串联后的特性曲线2,由图1可以看出,单泵工作时的工作点3扬程为H,曲线2和 3的交点为串联后的工作点1,扬程为H,,串联后每台 泵的工作点2,扬程为H,显然2H2=H,<2H3,就是说,在同一管路中,两台泵串联后的扬程等于两台泵扬程之和而小于两台泵单独工作时的扬程之和,因为串联 后的管路流M增大,阻力损失也随之增大,致使串联后 的扬程与单泵工作扬程相比不可能成倍增加,管路阻 力损失越大,或者说管路特性曲线越陡峭,串联扬程与 两台泵单独工作时的扬程之和相差也越小,反之,管路 阻力损失越小,或者说管路特性曲线越平坦,串联扬程 与两台泵单独工作时的扬程之和相差也越大,为提高 扬程而采用串联T作的效果就越差^所以说,两台性能 相同的离心泵串联工作时,或多或少地既能提高扬程, 也能增大流童,其增加童不取决于泵本身,而取决于管 路特征曲线的平坦与陡峭程度。
